SMD 7segmentové displejese staly jednou z nejpoužívanějších zobrazovacích komponent v moderní elektronice. Od průmyslového vybavení a lékařských přístrojů až po spotřebitelské spotřebiče a automobilové přístrojové desky, tyto kompaktní LED zobrazovací moduly nabízejí vynikající viditelnost, energetickou účinnost a dlouhodobou spolehlivost.
Tento článek vysvětluje, jak fungují 7segmentové displeje SMD, jejich klíčové výhody, běžné aplikace, srovnání s tradičními zobrazovacími technologiemi, úvahy o instalaci a jak si firmy mohou vybrat správné řešení pro své projekty. Ať už jste inženýr, produktový designér, distributor nebo manažer nákupu, tato příručka vám pomůže činit informovaná rozhodnutí.
SMD 7segmentový displej je kompaktní elektronická zobrazovací komponenta navržená pomocí technologie Surface Mount Device (SMD). Skládá se ze sedmi jednotlivých LED segmentů uspořádaných do osmičkového vzoru. Selektivním osvětlením těchto segmentů může displej zobrazovat čísla od 0 do 9 a určité abecední znaky.
Na rozdíl od tradičních průchozích displejů se verze SMD montují přímo na povrch desky s plošnými spoji (PCB), což umožňuje kompaktnější design, automatizovanou montáž a vyšší efektivitu výroby.
| Funkce | Popis |
|---|---|
| Typ montáže | Technologie povrchové montáže (SMT) |
| Formát zobrazení | Číselné a omezené alfanumerické |
| Světelný zdroj | LED technologie |
| Společné barvy | Červená, zelená, modrá, bílá, jantarová |
Každý segment na displeji obsahuje LED. Když segmentem protéká elektrický proud, rozsvítí se. Různé kombinace osvětlených segmentů tvoří různé číslice.
Například:
SMD displeje jsou obecně dostupné ve dvou elektrických konfiguracích:
Všechny katody jsou spojeny dohromady. Jednotlivé segmenty se rozsvítí při přiložení kladného napětí.
Všechny anody jsou spojeny dohromady. Segmenty se rozsvítí při připojení k zemi.
Výrobci a inženýři volí SMD 7segmentové displeje, protože poskytují několik provozních a výrobních výhod.
Díky těmto výhodám jsou displeje SMD zvláště cenné pro velkoobjemová výrobní prostředí, kde jsou rozhodující efektivita a konzistence.
SMD 7segmentové displeje se používají v mnoha průmyslových odvětvích kvůli jejich jednoduchosti, odolnosti a hospodárnosti.
| Průmysl | Aplikace |
|---|---|
| Spotřební elektronika | Digitální hodiny, kalkulačky, kuchyňské spotřebiče |
| Průmyslová zařízení | Ovládací panely, čítače, časovače |
| Lékařská zařízení | Monitorovací systémy a diagnostická zařízení |
| Automobilový průmysl | Indikátory na palubní desce a zobrazovací moduly |
| Zařízení pro chytrou domácnost | Regulátory teploty a produkty IoT |
Jedním z největších rozhodnutí, kterým čelí inženýři, je výběr mezi SMD displeji a tradičními modely s průchozími otvory.
| Srovnávací faktor | SMD displej | Displej s průchozím otvorem |
|---|---|---|
| Způsob montáže | Automatizované SMT | Ruční nebo vlnové pájení |
| Prostor PCB | Kompaktní | Větší stopa |
| Rychlost výroby | Vysokorychlostní montáž | Pomalejší proces |
| Mechanická pevnost | Mírný | Velmi silný |
| Efektivita nákladů | Vynikající pro sériovou výrobu | Vyšší mzdové náklady |
Před výběrem SMD 7segmentového displeje by měli inženýři pečlivě vyhodnotit několik technických parametrů.
Širší pozorovací úhel zlepšuje čitelnost z různých pozic.
Jas ovlivňuje viditelnost za denního světla nebo při vysokém okolním osvětlení.
Nízká spotřeba proudu je důležitá pro zařízení napájená bateriemi.
Průmyslové aplikace vyžadují displeje se širokou teplotní tolerancí.
Výběr správného 7segmentového displeje SMD přímo ovlivňuje kvalitu produktu, výkon a efektivitu výroby.
Zde je několik důležitých faktorů, které je třeba zvážit:
Spolupráce se zkušeným výrobcem pomáhá snižovat rizika nákupu a zajišťuje stabilní dlouhodobé dodávky.
Správné rozložení desek plošných spojů a montážní postupy výrazně zlepšují výkon displeje a produktivitu.
Mnoho poruch displeje není způsobeno displejem samotným, ale špatným návrhem PCB nebo nevhodnými podmínkami pájení.
| Problém | Možná příčina | Řešení |
|---|---|---|
| Nerovnoměrný jas | Nesprávná regulace proudu | Používejte správné rezistory nebo ovladače |
| Mrtvé segmenty | Špatné pájené spoje | Zkontrolujte kvalitu pájení |
| Blikající | Nestabilní napájení | Zlepšení regulace napětí |
| Přehřívání | Nadměrný proud | Snižte provozní proud |
Vzhledem k tomu, že elektronická zařízení jsou stále menší a chytřejší, technologie displejů se rychle vyvíjí.
Moderní 7segmentové displeje SMD jsou nyní vyvíjeny s:
Tato vylepšení pomáhají výrobcům vytvářet spolehlivější a energeticky účinnější elektronické systémy pro globální trhy.
Spolehlivé dodavatelské řetězce jsou v elektronickém průmyslu zásadní. Výběr profesionálního výrobce displejů poskytuje výhody, jako je stabilní kvalita produktu, přizpůsobená řešení, technická podpora a škálovatelná výrobní kapacita.
Guangzhou RGB Optoelectronic Technology Co., Ltd.se specializuje na vysoce kvalitní řešení LED displejů pro průmysl, automobilový průmysl, spotřební elektroniku a aplikace pro chytrá zařízení. Díky pokročilým výrobním schopnostem a přísným systémům řízení kvality společnost podporuje zákazníky po celém světě spolehlivými zobrazovacími technologiemi.
Profesionální dodavatelé mohou také pomoci s vlastními barvami displeje, velikostí číslic, kompatibilitou PCB a specifickými požadavky aplikací, což podnikům pomáhá zkrátit dobu vývoje a zlepšit spolehlivost produktu.
Ano. Displeje SMD na bázi LED spotřebovávají relativně nízkou energii ve srovnání s mnoha tradičními technologiemi zobrazování, díky čemuž jsou vhodné pro přenosná a bateriově napájená zařízení.
Ano. Výrobci mohou přizpůsobit velikost číslic, barvu, jas, konfiguraci kolíků a balení na základě požadavků zákazníka.
Vysoce kvalitní LED displeje mohou za správných elektrických a tepelných podmínek fungovat desítky tisíc hodin.
Červená a zelená jsou běžně preferovány, protože nabízejí vynikající viditelnost za většiny světelných podmínek.
Absolutně. Průmyslové SMD displeje jsou navrženy tak, aby vydržely vibrace, změny teploty a dlouhé provozní cykly.
SMD 7segmentové displeje zůstávají jednou z nejpraktičtějších a cenově nejefektivnějších zobrazovacích technologií v elektronickém průmyslu. Jejich kompaktní konstrukce, vysoká viditelnost, nízká spotřeba energie a kompatibilita s automatizovanými výrobními procesy je činí ideálními pro širokou škálu aplikací.
Ať už vyvíjíte spotřební elektroniku, průmyslové řídicí systémy, lékařské vybavení nebo automobilové produkty, výběr správného dodavatele displejů může výrazně zlepšit kvalitu produktu a efektivitu výroby.
Guangzhou RGB Optoelectronic Technology Co., Ltd.je připravena podpořit vaše projekty profesionálními výrobními schopnostmi, přizpůsobenými zobrazovacími řešeními a pohotovou technickou pomocí.
Kontaktujte násdnes, abychom prodiskutovali vaše požadavky a objevili ideální řešení LED displeje pro vaši firmu.

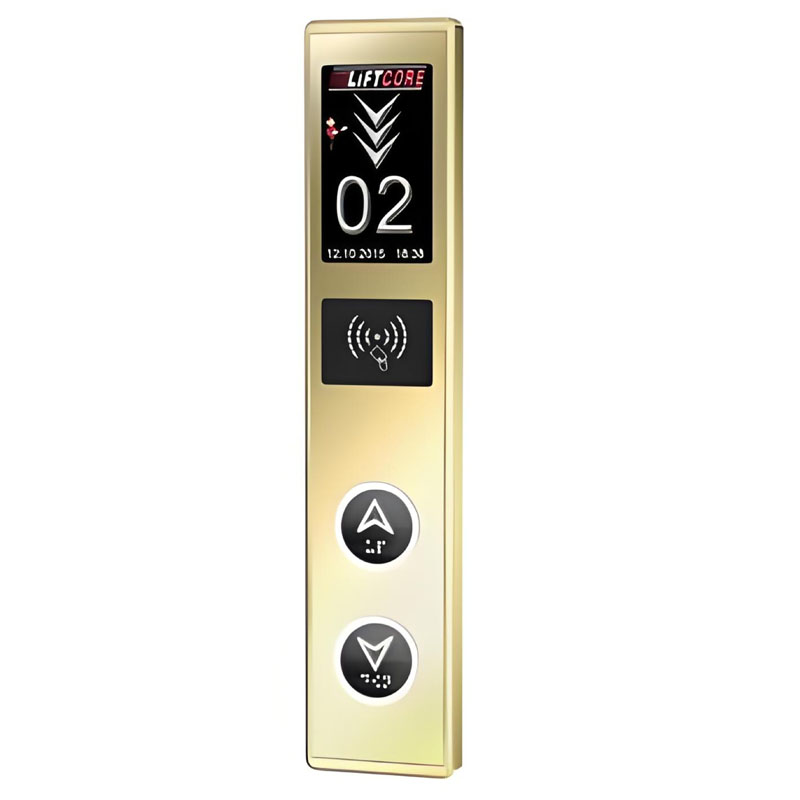

Technologie Elevator Digital Color Screen rychle mění způsob, jakým lidé komunikují s vertikálními dopravními systémy. Kromě jednoduchých podlahových indikátorů poskytují tyto pokročilé displeje dynamické zobrazení, data v reálném čase, příležitosti k budování značky a zlepšenou komunikaci s cestujícími. Tento komplexní průvodce zkoumá, jak tyto obrazovky řeší běžné problémy v odvětví, jako je špatná uživatelská zkušenost, zastaralá rozhraní a neefektivní poskytování informací, a zároveň zvyšují bezpečnost, zapojení a provozní efektivitu.
